视觉测试bsport体育官网的解决方案

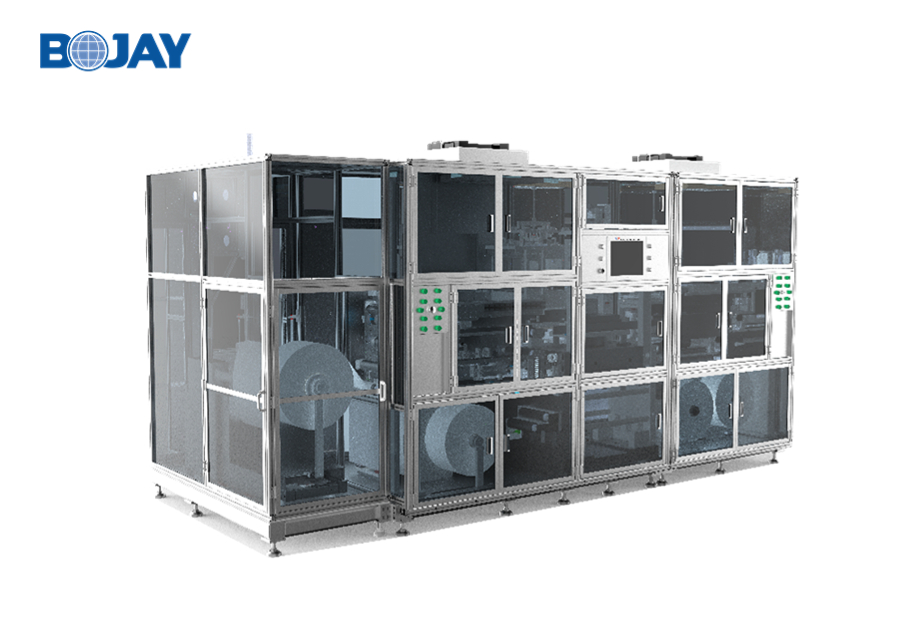

mlcc高速叠层设备-bsport体育官网

● 用于生产mlcc,尤其车规级、高容、小尺寸电容;

● 高效高精度;

● 高品质;

● 低维护成本。

应用范围:

● 龙门双驱直线电机送料,速度可达2m/s,重复定位精度达1um;

● 龙门双驱双伺服张力虚轴控制,张力波动±1n(30n);

● 主动收放卷pid控制及高精度卷径计算,料卷卷径精度0.1mm;

● 双x-y切割及叠层对位调整,调整范围±5mm,精度±1um;

● ccd在线叠层错位精度检测,检测精度3.45um;

● 油压系统采用全闭环磁栅尺控制,压力精度±0.5吨(80吨);

● 上下料全自动真空吸附,为避免bar块运输中受损,采用非接触式吸附。


设备关键参数:

叠层精度 /-8.5um
电极最小膜厚0.8um
bar块尺寸310(w)*310(l)*max10(h)mm
叠层效率3.5s/pcs(机械周期)
叠层最大层数1000层
温度控制40~80℃(±0.5℃)
油压压力最大 80ton(±0.5吨)
ccd在线错位检测精度3.45um



电气规格:

能量功耗35kw
工作电压380vac 50hz
控制界面触摸屏
控制方式plc


机械规格:

设备尺寸2330(w)*4420(l)*2400(h)mm
开门尺寸820(w)*1670(h)mm
净重约7800kg
毛重约8000kg
气源压力0.5~0.8mpa,200l/分钟
