应用:

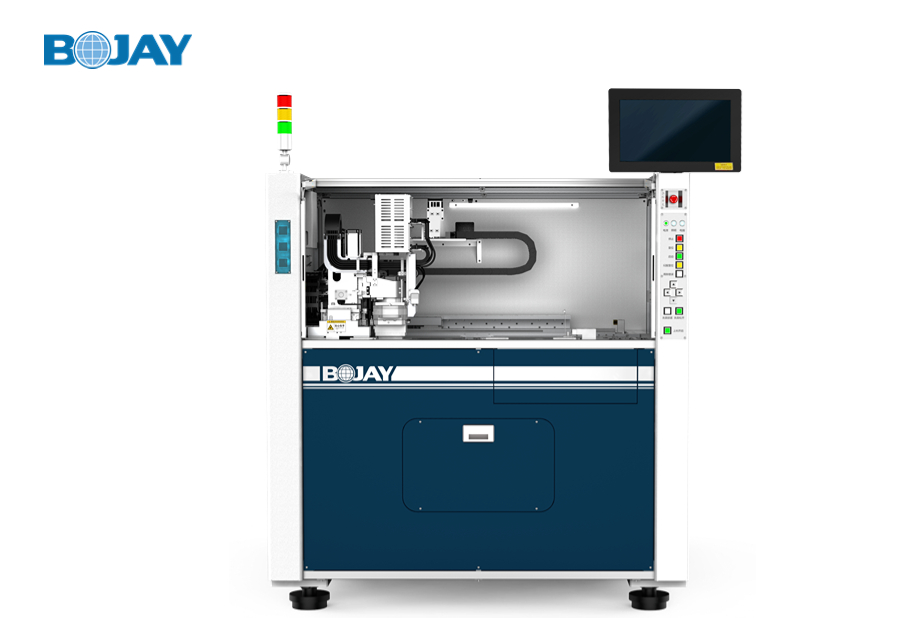

● mct6151微针测试设备专为柔性电路板及软硬结合板制造过程进行导通测试、绝缘测试、spark、μ-short测试设计。
产品参数:
检查产品 | 柔性电路板、软硬结合板 |
检查项目 | 导通性检查2端子法/4端子法,高压绝缘检查。选配微短、火花检查 |
基板尺寸 | 最小:x70*y150mm,最大:x610*y510mm |
检查板厚 | 0.01mm~0.5mm |
检查点数 | 标配2048p,选配4092p |
基本结构 | 上下模对称结构,可测双面板,无需翻面和换向 |
定位精度 | xy轴相对位置精度 ±5μm |
测量系统 | 标配双电测系统(自研bj-microtest) |
运控单元 | ethercat总线伺服 直线电机模组 绝对光栅尺 |
视觉系统 | 上下模ccd相机进行定位引导 |
供料系统 | 人工放板或选配自动上下料机 |
标记系统 | 自动输出检查报表,并自动打标 |
产品锁紧 | 4角夹持 xy拉伸控制 |
外形尺寸 | w1450×d1820×h1520mm |
设备质量 | 1840kg |
设备电源 | 单相 ac200~220v ±10% |
