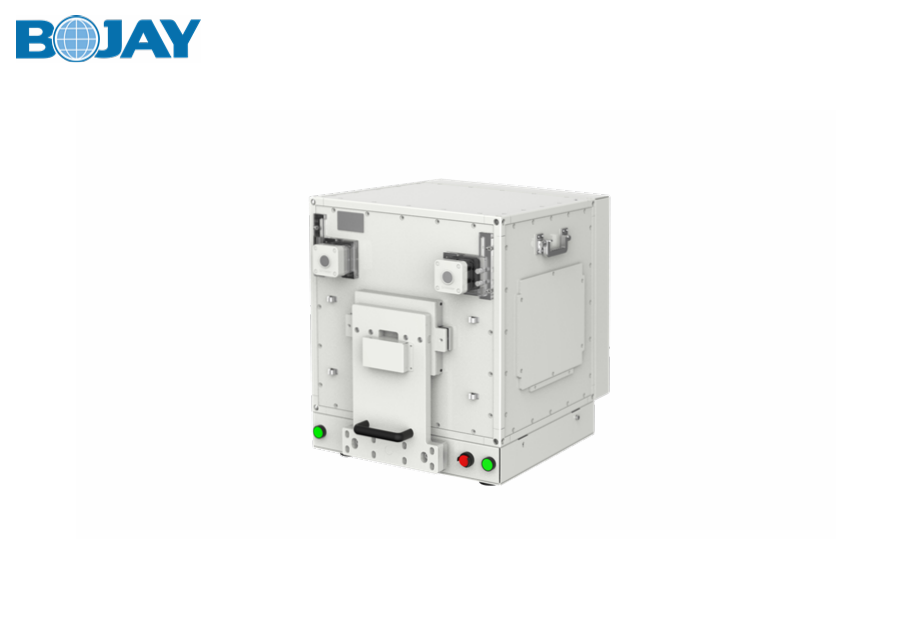

射频测试bsport体育官网的解决方案

bj-bsport体育官网

● 成熟设计方案(多天线测试);

● 应用于消费电子产品4g ota测试;

● 产线测试设备。


产线测试设备。:

专为4g消费电子设备ota测试设计。在0.7~6ghz测试频段提供高性能良好的射频测试环境。


产品特点:

● 支持手动或自动操作;

● 自动测试dut;

● 所有接口及电源信号都采用emi滤波器;

● 高达 6ghz 的可靠高射频屏蔽性能;

● 多组正交双极化vivaldi耦合板,可接收不同方向的信号;

● 配件选项:天线,端口和连接器,可根据客户需求选择。

机械规格:

外形尺寸649(l)   * 542(w) * 597(h) mm
内部尺寸375(l)   * 424(w) * 424 (h) mm
打开尺寸899(l)   * 542(w) * 597(h) mm
开关门尺寸170 a  * 130 mm
产品净重约58kg



天线、天线支架:





●双极化vivaldi耦合器(vswr≤3.0; 0.7ghz~7.5ghz);


●旋转角度以30度逐步调整位置;

●8组探测器,可全方位接收能量,与99%以上的天线方向图兼容,测试结果与ota 屏蔽箱高度吻合。
