射频测试bsport体育官网的解决方案

bj-bsport体育官网

● 适用于5g黑盒子测试,支持不同尺寸的产品测试;

● 实验室测试设备;

● 可用于汽车雷达模拟测试;

● 可用于无源天线的方向图测试。


应用范围:

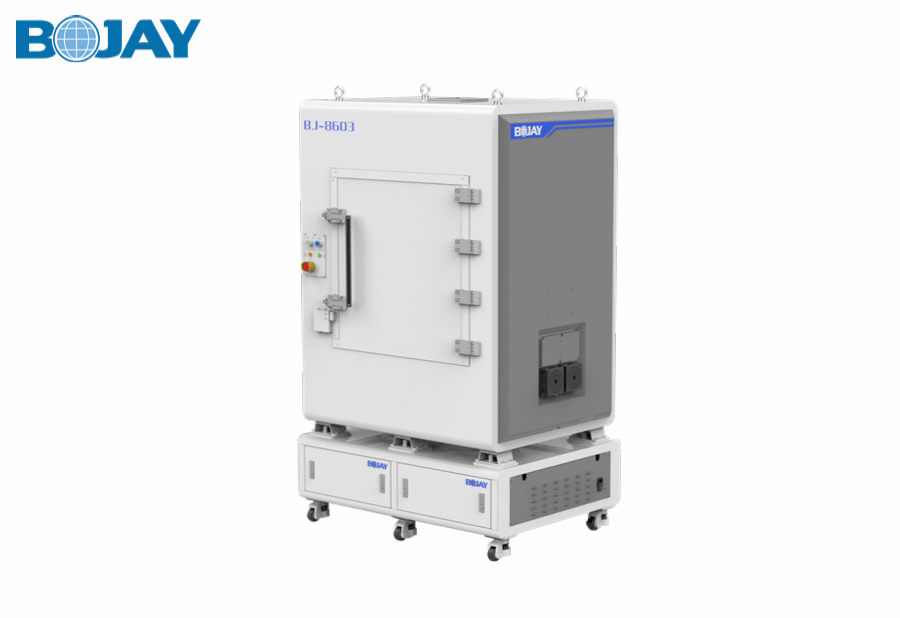

● bj-8603测试系统包括一个紧凑的微波暗室和一个紧凑的紧缩场,设计用于实验室环境下的毫米波ota测试,覆盖频率范围为24至90ghz;

● 高精度的反射面为黑盒测试提供了一个直径200毫米的静区;

● 同时配备高精度的两轴定位器相结合,能够快速和准确地测量为各种尺寸的dut天线;

● 通过ttl硬件信号触发的快速测量功能;

● 该系统能够在间接远场和直接远场测量方法之间切换;

● 保温箱(可选)可实现-40至100℃的极限温度测试;

● 结合汽车雷达模拟器,可覆盖速度、距离及角度等关键参数测试。

机械规格 :

内部尺寸990(w)*736(l)*1250(h)mm
外形尺寸(不含底座)1240(w)*1010 (l)*1650(h)mm
外形尺寸(带底座)1125(w)*2200 (l)*2040(h)mm
底座外形尺寸1225(w)*900 (l)*475(h)mm
操作门尺寸824(w)*826(h)mm
净重约 438kg
毛重约 510kg
dut 尺寸最大: 130(l)*130(w)mm
装载能力最大: 1.5kg


射频规格 :

射频隔离度0.7~90ghz >70db
吸波棉反射率< -30 db from 24 ghz to 50ghz


反射板及馈源天线规格:

反射板 抛物线弧面,圆滑滚边
反射板尺寸 400 x 400 mm
工作频率范围24 ~ 90ghz
静区参数

尺寸:直径200m

m幅度锥削≤ 1db

幅度波纹 ≤ ±0.5db

相位误差≤ ±5°

交叉极化隔离度 ≤-30db

馈源天线

工作频率 24~50ghz

连接器2x2.4mm可通过改变馈源天线扩展到90ghz

材料:铝合金

交叉极化隔离度 ≤-43db
