包括一个中型微波暗室和一个紧凑的天线测试(紧缩场catr);

● 能够在间接远场和直接远场测量方法之间切换;

● 直径400毫米静区,最大负重100kg,支持不同尺寸的ota测试;

● 保温箱(选件)可进行-40至100℃的极端条件测试;

● 适用于5g黑盒子测试;

● 实验室测试设备。

应用范围:

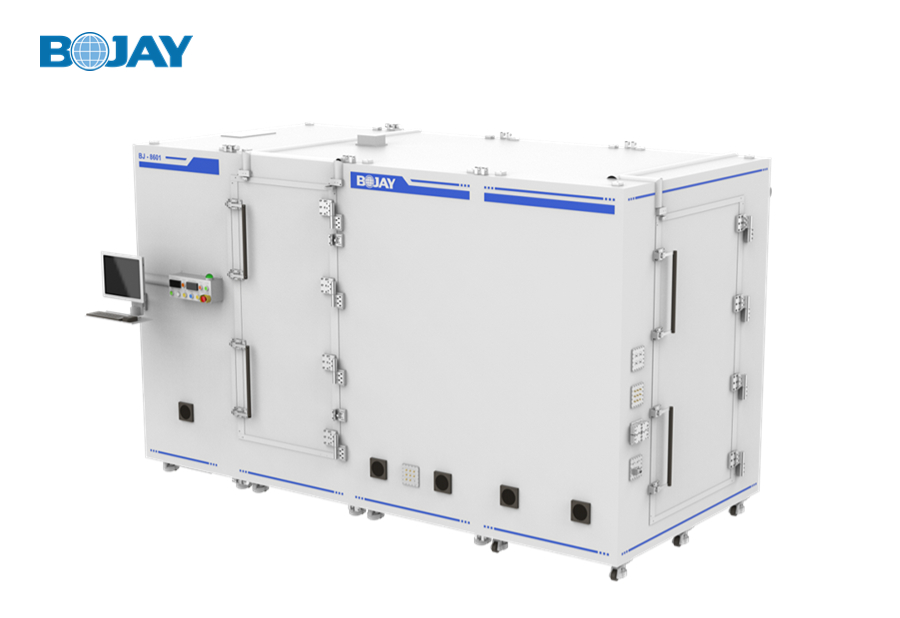

● bj-8601测试系统包括一个中型微波暗室和一个紧凑的天线测试范围(紧缩场catr),设计用于实验室环境下的毫米波ota测试,覆盖频率范围为24至90ghz;

● 高精度的反射面为黑盒测试提供了一个直径400毫米的静区;

● 结合一个高精度的4轴定位器,该系统能够为各种尺寸的dut提供快速和准确的天线测量;最高负重可达100kg;

● 通过ttl硬件信号触发的快速测量功能;

● 紧缩场支持单个或多个馈电天线,可以同时测量不同的信号;

● 该系统能够在间接远场和直接远场测量方法之间切换;

● 可以提供配套的保温箱(选件),用于在-40至100℃的极端条件测试。

机械规格:

内部尺寸3580(w)*1600(l)*1990(h)mm
外观尺寸(不带底座)4000(w)*2000 (l)*2415(h)mm
前门尺寸770(w)*1570(h)mm
右门尺寸980(w)*1740(h)mm
净重约 2526kg
毛重约 4758kg
dut最大尺寸900(l)*650(w)*300(h)mm
dut最大重量100kg


电气规格:

功耗2500w
输入电压

ac:100~120/200~240v

50/60hz

定位器控制界面

usb a型母头

rj45



反射板、馈源天线及射频规格:

反射板 抛物线弧面,卷边设计
反射板尺寸

选项1:800 x 800 mm

选项2:900 x 900 mm

工作频率范围 24 ~ 90ghz
静区参数

尺寸:直径400m

幅度锥削: ≤ 1db

幅度波纹:≤±0.5db

相位误差:≤ ±5°

交叉极化隔离度:≤-27db

馈源天线

单一馈源:可搭配800mm或900mm反射板

多馈源:仅适用900mm反射板

工作频率:  24~50ghz(可通过改变馈源天线扩展到90ghz)

连接器:2x2.4mm

材料:铝合金

交叉极化隔离度: ≤-35db

屏蔽效能24~90ghz >70db
吸波棉反射率24~90ghz<-30db
